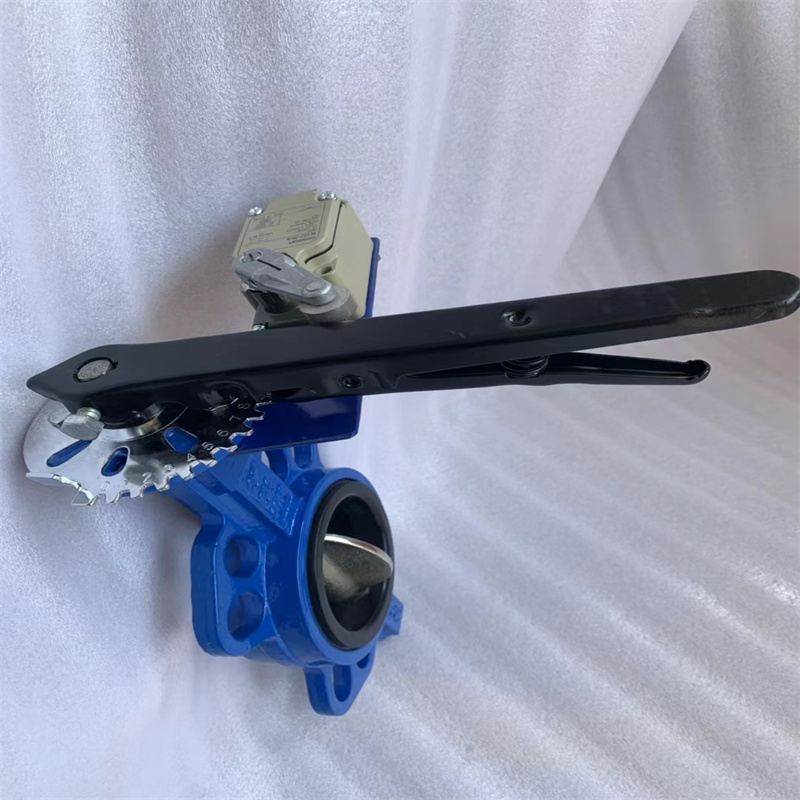

带限位开关手柄蝶阀
发布时间：2024-06-27
1：手柄蝶阀适用于口径较小的管道，由于一些重要部位的阀门需要将阀门开启或者关闭状态反馈到主控制室或者机舱内，就需要在操作手柄旁加装限位开关，限位开关固定支架与手柄蝶阀的刻度盘固定，转轴与阀门的阀杆连接，从而随着阀门的开关转动限位开关，限位开关需要有填料函和堵头，连接电源系统，将信号反馈到主控制室或者机舱内，让船员更方便的了解该阀门的开关状态。
2：现如今手柄蝶阀的凸耳大多是直接焊接在阀体的侧面，凸耳一旦受到腐蚀或因外力导致破损，就很难更换，并且蝶阀的结构简单、功能单一:
根据本实用新型实施例提供的技术方案，一种带限位开关手柄蝶阀，包括，阀体，所述阀体的内侧转动安装有阀瓣；所述阀体为球墨铸铁材质，手柄，所述手柄装配在所述阀体的侧面；所述手柄通过阀杆和所述阀瓣连接，限位开关，所述限位开关通过螺钉固定在所述阀体的侧面；可拆凸耳，所述可拆凸耳通过沉头螺丝安装在所述阀体的侧面，所述可拆凸耳的侧面焊接有安装块；所述阀体的侧面设有与所述安装块相对应的开槽，所述安装块的侧面设有与所述沉头螺丝相对应的沉头槽，所述可拆凸耳的侧面设有开孔，所述可拆凸耳的边缘设有弧度，突出杆，所述突出杆焊接在右下侧所述可拆凸耳的侧面；所述突出杆的侧面焊接有螺接块，照明件，所述照明件螺接在所述突出杆的侧面，所述照明件包括固定件和灯带，所述灯带的数量不少于五条，所述灯带通过双面胶层粘接在所述固定件的侧面，所述固定件的端部为螺接杆，所述螺接块的侧面设有与所述螺接杆相契合的螺纹槽。
3.综上所述，本实用新型的有益效果：凸耳为可拆卸式安装结构，方便了更换，并且通过照明件的设置，具备了照明的功能，方便了在光线较差的环境中对蝶阀的操作
